發動機可靠啟動條件：
1)氣缸吸入可能著火的混合氣
2)壓縮終了混合氣達到一定溫度和壓力
3) 點火裝置發出足夠能量的火花
起動轉速
能使發動機順利起動所必需的曲軸轉速，稱為起動轉速。汽油發動機要求起動轉速不低于50～70r/min。柴油機要求起動轉速不低于150～300r/min，此外，柴油發動機的壓縮比較汽油機大，因此起動轉矩也大，所以起動柴油發動機所需要的起動機功率也比汽油機大。
起動方法
發動機起動的方法很多，汽車發動機常用的電動機起動是用電動機作為機械動力，當電動機軸上的驅動齒輪與發動機飛輪周緣上的環齒嚙合時，電動機旋轉時產生的電磁轉矩通過飛輪傳遞給發動機的曲軸，使發動機起動。電力起動機簡稱起動機。它以蓄電池為電源，結構簡單、操作方便、起動迅速可靠。目前，幾乎所有的汽車發動機都采用電力起動機起動。
起動機的功用：
利用起動機將蓄電池的電能轉換為機械能，再通過傳動機構將發動機拖轉起動。
起動機
起動機工作原理

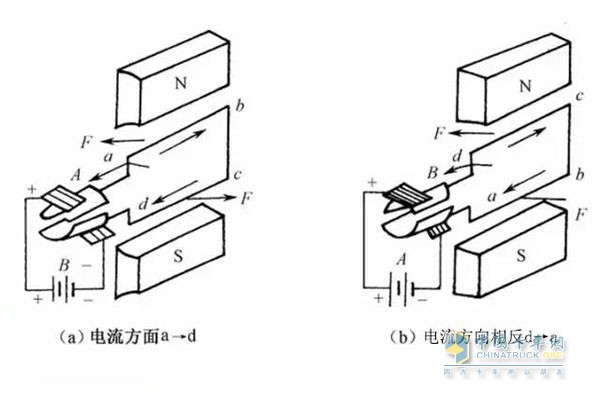

起動機的工作原理可以通過其主要部件直流電動機的工作原理來說明。直流電動機是將電能轉變?yōu)闄C(jī)械能的設備，它是根據帶電導體在磁場中受到電磁力作用的這一原理為基礎而制成的。其工作原理如圖所示。
起動機工作原理
由于一個線圈所產生的轉矩太小，且轉速不穩定，因此實際上，電動機的電樞上繞有很多線圈，換向片數也隨線圈的增多而相應增加。從而保證產生足夠大的轉矩和穩定的轉速。

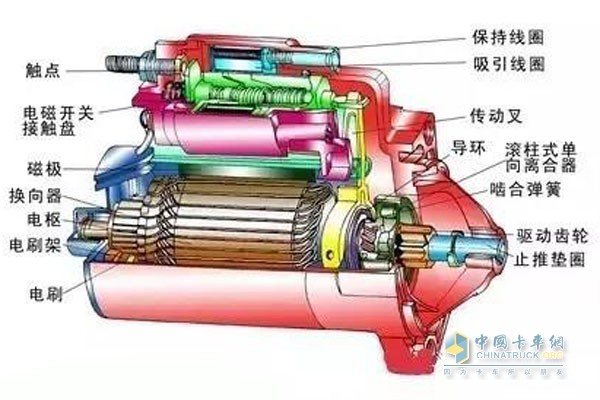

起動機的構造
起動機一般由三部分組成：
(1)直流串激式電動機
?作用是：在直流電壓的作用下，產生旋轉力矩。直流電動機由電樞、磁極、外殼、電刷與刷架等組成。

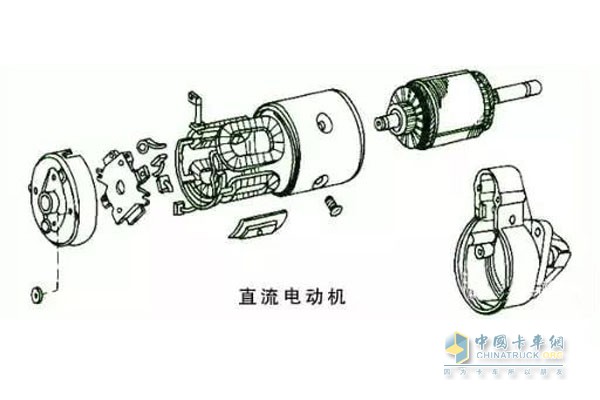

直流起動機
(2)傳動機構(或稱嚙合機構)
作用是：在發動機起動時，使起動機驅動齒輪嚙入飛輪齒環，將起動機轉矩傳給發動機曲軸;而在發動機起動后.使驅動齒輪打滑與飛輪齒環自動脫開。

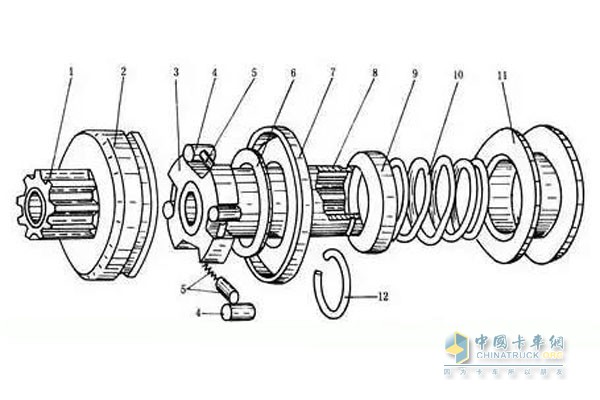

起動機傳動機構
發動機起動后，飛輪轉速提高，它將帶著驅動齒輪高速旋轉，會使電樞軸因超速旋轉而損壞，因此，在發動機起動后，驅動齒輪的轉速超過電樞軸的正常轉速時，傳動機構應使驅動齒輪與電樞軸自動脫開，防止電動機超速。為此，起動機的傳動機構中必須具有超速保護裝置。

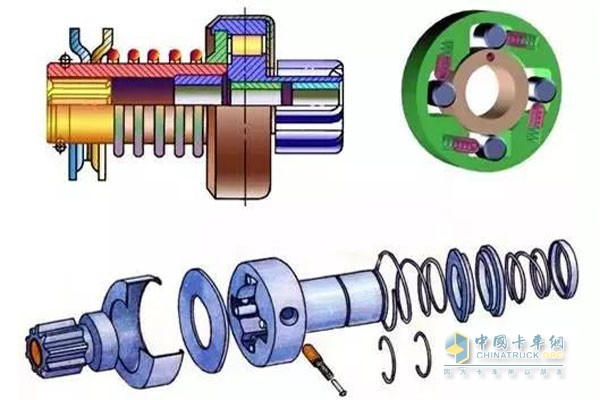

超級保護裝置
超速保護裝置是起動機驅動齒輪與電樞軸之間的離合機構，也稱為單向離合器。常用的單向離合器有滾柱式、彈簧式、摩擦片式等多種形式
(3)控制裝置(即開關)

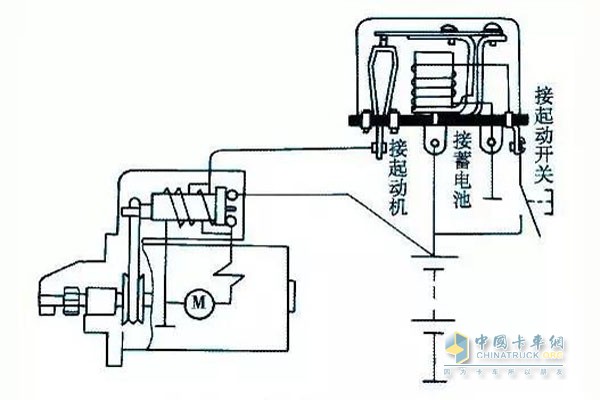

用來接通和切斷起動機與蓄電池之間的電路。電磁操縱式控制機構的起動開關通常與點火開關制成一體，為了減小流過點火開關的電流，防止點火開關的早期損壞，有些起動機的控制電路中接有繼電器。圖為具有起動繼電器的起動電路。
具有啟動繼電器的啟動電路
減速起動機
在起動機的電樞軸與驅動齒輪之間裝有齒輪減速器的起動機，稱為減速起動機。減速起動機的優點：
1.單位重量的輸出功率增加;
2.縮小了外部尺寸,便于安裝;
3.提高了起動轉矩,有利于發動機的低溫起動;
4.減輕了蓄電池的負擔,延長了使用壽命。減速起動機的齒輪減速器有外嚙合式、內嚙合式、行星齒輪式等三種不同形式。行星齒輪式減速起動機減速機構結構緊湊、傳動比大、效率高。由于輸出軸與電樞軸同軸線、同旋向，電樞軸無徑向載荷，振動輕，整機尺寸減小 ，所以被廣泛使用。

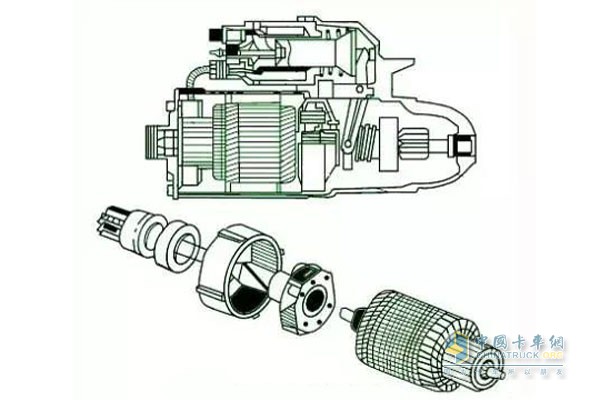

行星齒輪減速起動機
永磁起動機
以永磁材料作為磁極的起動機，稱為永磁起動機。它取消了傳統起動機中的勵磁繞組和磁極鐵心，使起動機的結構簡化，體積和質量大大減小，可靠性提高，并節省了金屬材料。
永磁起動機
采用高速低轉矩的永磁電動機，并在驅動齒輪與電樞軸之間安裝齒輪減速器的起動機，稱為永磁減速起動機。永磁減速起動機的體積和質量可以進一步減小，目前已得到廣泛應用。

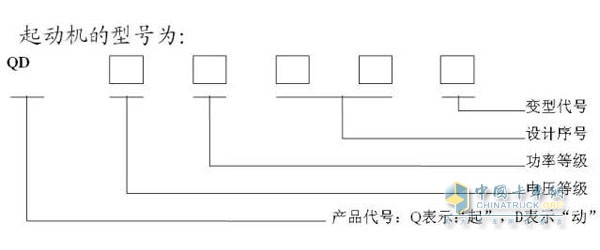

起動機的型號
起動機型號
QDJ表示減速起動機;
QDY表示永磁起動機(包括永磁減速起動機)，
電壓等級：1-12V;2-24V

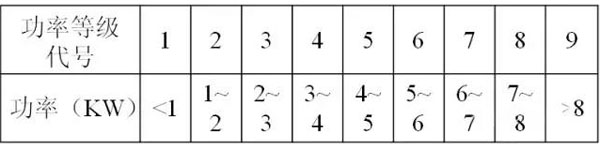

功率等級：
功率等級
說了這么多，卡友們看懂發動機的啟動系統了么?
